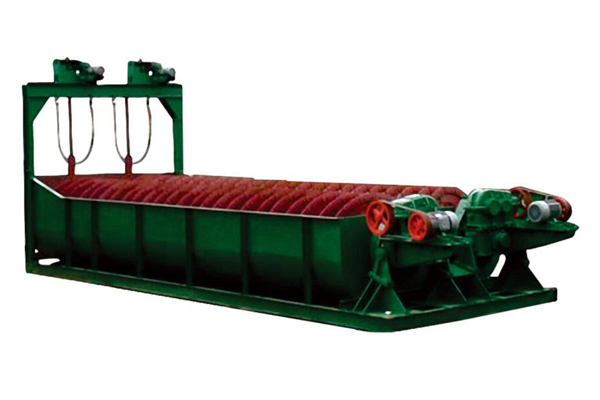

螺旋分級機的主要組成部分是半圓形水槽，由軸和葉片組成的螺旋裝置，之承螺旋軸的上、下軸承部、螺旋軸的傳動裝置和升降機構。其規格用螺旋直徑表示。
產品描述
??螺旋分級機的主要組成部分是半圓形水槽，由軸和葉片組成的螺旋裝置，之承螺旋軸的上、下軸承部、螺旋軸的傳動裝置和升降機構。其規格用螺旋直徑表示。
??螺旋分級機按螺旋軸的數目可分為單螺旋和雙螺旋分級機，按溢流堰高度可分為高堰式、低堰式和沉沒式三種。
??高堰式螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流端螺旋的上緣。它具有一定的沉降區域，適用于粗粒分級，可以獲得大于100網目的溢流粒度。
??低堰式螺旋分級機的溢流堰低于溢流端軸承的中心，因此沉降區面積小，溢流生產能力低。它通常不用分級作業，而用來沖洗礦砂進行脫泥。
??沉沒式螺旋分級機溢流端的整個螺旋都浸沒在沉降區的液面下，其沉降區具有較大的面積和深度，適用于細粒分級，可以獲得小于100網目的溢流粒度。
?
工作原理
??細磨后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下端是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使輕細顆粒懸浮到上面，流到溢流邊堰處溢出，進入下一道工序處理，粗重顆粒則沉降到槽底，由螺旋輸送到排料口作為返砂排出。通常螺旋分級機與磨機組成閉路，將粗砂返回磨機再磨。
??螺旋分級機優點是結構簡單、工作穩定可靠、操作方便、易與直徑小于3.2米的磨機組成閉路作業。
?
主要技術參數
|
類型 |
型號
|
螺旋直徑 |
螺旋轉速
(r/min) |
水槽 |
生產能力 |
電動機 |
提升電機 |
重量 （Kg） |
||||||
|
長 (mm) |
寬 (mm) |
傾斜角（度） |
溢流量 |
返砂量 |
型號 |
功率 (kw) |
型號 |
功率 (kw) |
||||||
|
Spiral diameter |
Weight |
|||||||||||||
|
mm |
t/24h |
kg |
||||||||||||
|
高堰式 |
單螺旋 |
FG-10 |
Ф1000 |
3.5-7.6 |
6500 |
1112 |
14-10.5 |
85 |
473-1026 |
Y132M2-6 |
5.5 |
Manual |
4400 |
|
|
FG-12 |
Ф1200 |
6.0 |
6500 |
1372 |
14-10.5 |
155 |
1170-1600 |
Y132M2-6 |
5.5 |
Y90L-4 |
1.5 |
8800 |
||
|
FG-15 |
Ф1500 |
2.5-6.0 |
8230 |
1664 |
14-18.5 |
235 |
1140-2740 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
11680 |
||
|
FG-20 |
Ф2000 |
3.6-5.5 |
8400 |
2200 |
14-18.5 |
400 |
3890-5940 |
Y160L-6/4 |
11/15 |
Y100L2-4 |
3.0 |
20450 |
||
|
FG-24 |
Ф2400 |
3.64 |
91300 |
2600 |
14-18.5 |
580 |
6800 |
Y160L-4 |
15 |
Y100L2-4 |
3.0 |
25650 |
||
|
雙螺旋 |
2FG-12 |
Ф1200 |
6.0 |
6500 |
2600 |
14-18.5 |
310 |
2340-3200 |
Y132M2-6 |
5.5×2 |
Y90L-4 |
1.5×2 |
15840 |
|
|
2FG-15 |
Ф1500 |
2.5-6.0 |
8230 |
3200 |
14-18.5 |
470 |
2280-5480 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
22100 |
||
|
2FG-20 |
Ф2000 |
3.6-5.5 |
8400 |
4280 |
14-18.5 |
800 |
7780-11880 |
Y200L2-6 |
22×2 |
Y100L2-4 |
3×2 |
36400 |
||
|
2FG-24 |
Ф2400 |
2.5-5.2 |
9130 |
5100 |
14-18.5 |
1160 |
9140-18500 |
Y200L-4 |
30×2 |
Y100L2-4 |
3×2 |
45874 |
||
|
2FG-30 |
Ф3000 |
3.17 |
12500 |
6300 |
14-18.5 |
1785 |
14600-23400 |
Y225M-4 |
45 |
Y112M-4 |
4×2 |
73480 |
||
|
沉沒式 |
單螺旋 |
FC-10 |
Ф1000 |
6.0-7.4 |
8400 |
1112 |
14-10.5 |
75 |
473-1026 |
Y132M2-6 |
5.5 |
Manual |
6000 |
|
|
FC-12 |
Ф1200 |
5.0-7.0 |
8400 |
1372 |
14-18.5 |
120 |
1170-1630 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
11020 |
||
|
FC-15 |
Ф1500 |
2.5-6.0 |
10500 |
1664 |
14-18.5 |
185 |
1140-2740 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
15340 |
||
|
FC-20 |
Ф2000 |
3.6-5.5 |
12900 |
2200 |
14-18.5 |
320 |
3890-5940 |
Y160L6/4 |
11/15 |
Y100L2-4 |
3.0 |
29060 |
||
|
FC-24 |
Ф2400 |
3.64 |
14130 |
2600 |
14-18.5 |
455 |
6800 |
Y180M-4 |
18.5 |
Y112M-4 |
4.0 |
37267 |
||
|
雙螺旋 |
2FC-12 |
Ф1200 |
6.0 |
8400 |
2600 |
14-18.5 |
240 |
1770-2800 |
Y160M-6 |
7.5×2 |
Y90L-4 |
1.5×2 |
19610 |
|
|
2FC-15 |
Ф1500 |
2.5-6.0 |
10500 |
3200 |
14-18.5 |
370 |
2280-5480 |
Y160M-6 |
7.5×2 |
Y100L2-4 |
2.2×2 |
27450 |
||
|
2FC-20 |
Ф2000 |
3.6-5.5 |
12900 |
4280 |
14-18.5 |
640 |
7780-11880 |
Y200L2-6 |
22×2 |
Y100L2-4 |
3×2 |
50000 |
||
|
2FC-24 |
Ф2400 |
2.5-5.2 |
14130 |
5100 |
14-18.5 |
910 |
13700 |
Y200L-4 |
30×2 |
Y100L2-4 |
3×2 |
53491 |
||
|
2FC-30 |
Ф3000 |
3.2 |
14300 |
6300 |
14-18.5 |
1410 |
23300 |
Y225M-4 |
45×2 |
Y112M-4 |
4×2 |
84870 |
||
